MEGANE・RSにHDDナビを装着してみました


大変な作業が・・・

朝の通勤渋滞1時間30分の私にはDVDが必須!
さっそくですがメガーヌ用のHDDナビを装着してみました

まずは不必要になる純正オーディオ外しを
おこないます

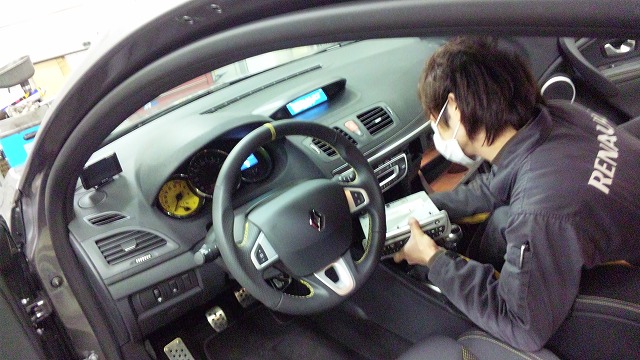

作業開始!

・・・・。

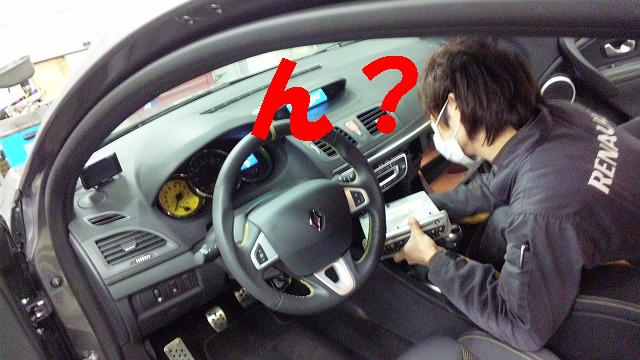

あれ?自分では・・・

え〜っと
コード?配線?が嫌いなんです
だからメカ様Jr.様を召喚しました
すんません?
でも、ナビと一緒にバックカメラもつけるのですが
そちらは私が脂肪燃焼の為に・・・

・・・では人任せにしたナビ取り付けのお話しを

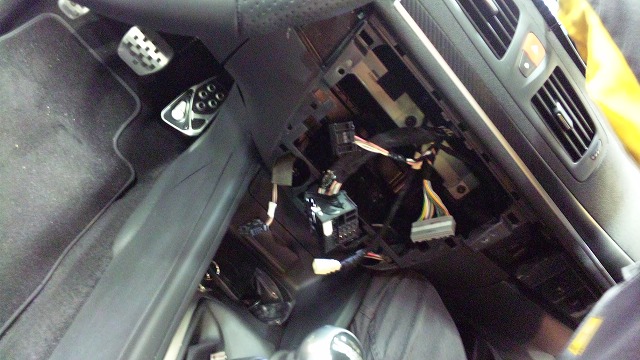

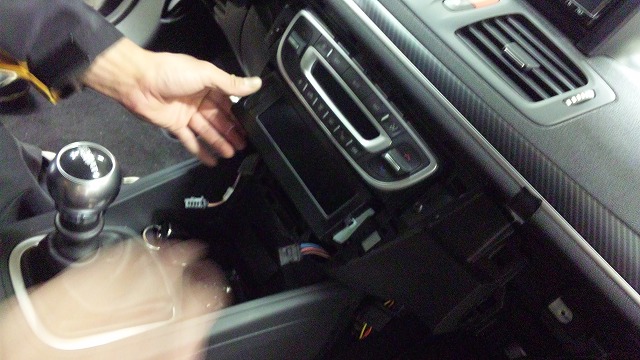

まずはオーディオ、エアコンパネルを外して
センターコンソール付近をドンガラに
外したオーディオはRSモニターの
時計あわせに使いますので捨てないように

センターコンソール半壊

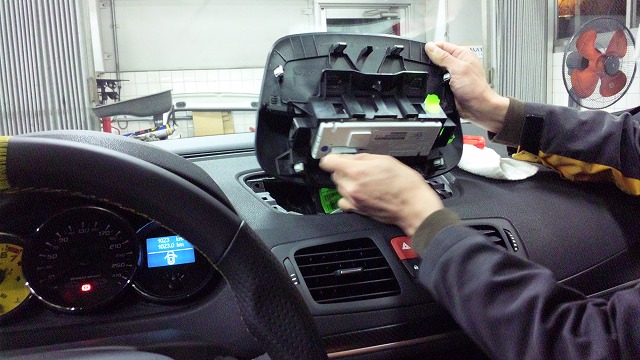

そして次はルノースポールモニターを外す

そしてRSモニター外し

外すとこんなもん

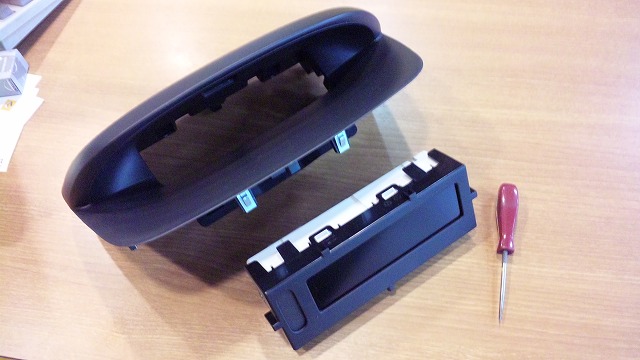

RSモニター離脱!

外したRSモニターは後で取り付けるので大事に保管します

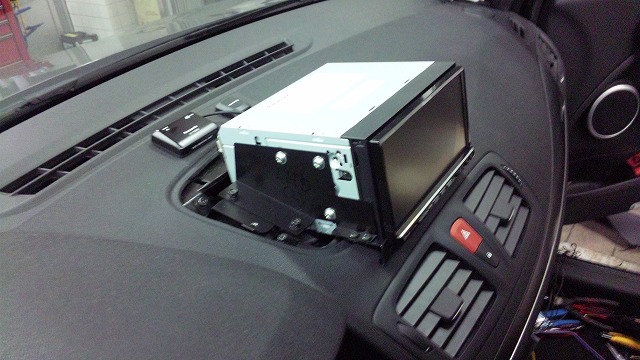

まずはナビ本体をRSモニターがもともとあった場所に
装着します
もちろん専用の金物も付いてますので
きちんと納まります

面倒臭い結線中!

配線は・・・私だったら力ずくで突っ込んで終わりですね

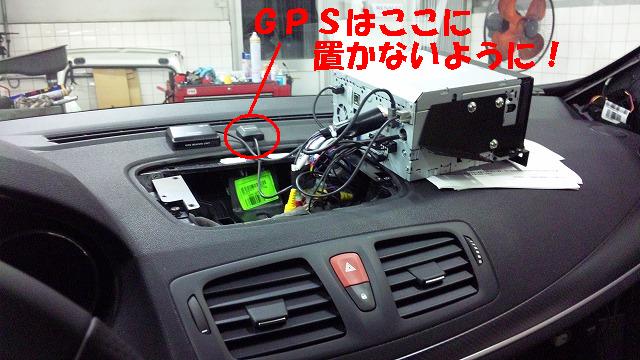

写真に書いてあるように「GPS」
コイツの取り付け位置は注意
本体と近すぎるとまったくGPSを見つけられなくなるので
ご注意を
私のはテストで装着しているので完成写真もGPSは
本体裏ですが、現在は当然離れたところに

さてはめ込んでみると

こんな感じ!

そしてカバーを装着

カバーを装着

カバーは試作用の物を使っているので実際のブツは
もうちょっと「しぼ」加工があるはず

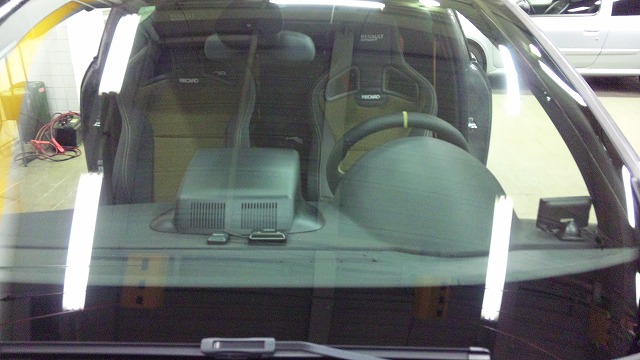

外から見ると

現状こんな感じ

酷い事になってる感じはないし
それどころかナビが扱いやすい処に
おさまる事にただ感謝でございます

んでもって今度は外したRSモニターの装着

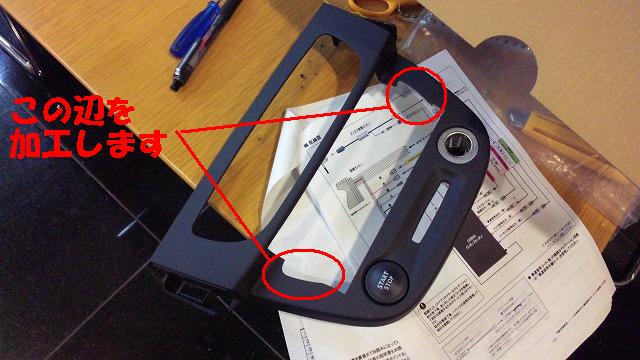

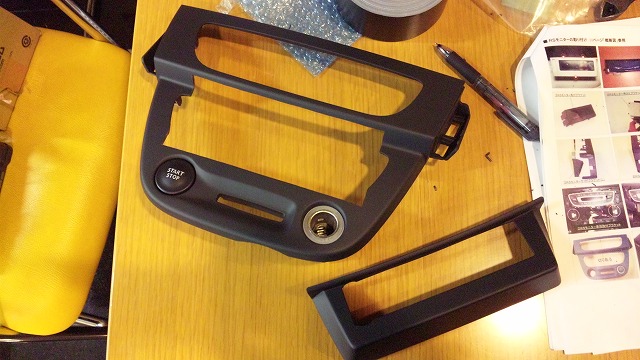

コンソール改造!

実は一生懸命センターコンソールを削ったりするんです
大した作業ではないのですが
なんだか破壊している感が気持ち良い

そんでもって見えないところだが
ある程度キレイに仕上がったらこんなん

先程作ったコレを

さっそく装着

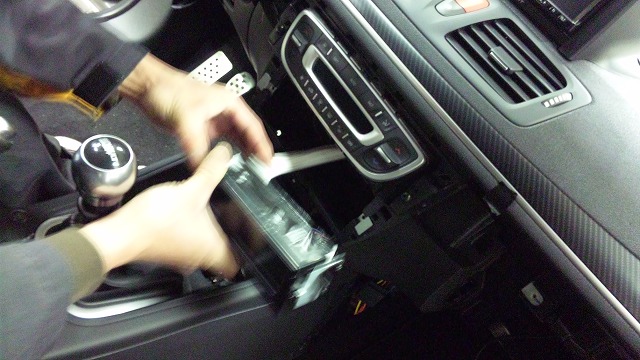

すばやくRSモニターを

なんだかピンボケ写真なので
ものすげ〜速さで作業している感がありますが
実際は・・・丁寧に作業をしてくれてます
というのも
3月という事もありワンミスが社員査定の評価につながり
大変な事が起こるのでたとえJr.といえど

すみません、調子のりました

装着!

こんな感じでエアコンパネルの下に
角度がついた状態でRSモニターが

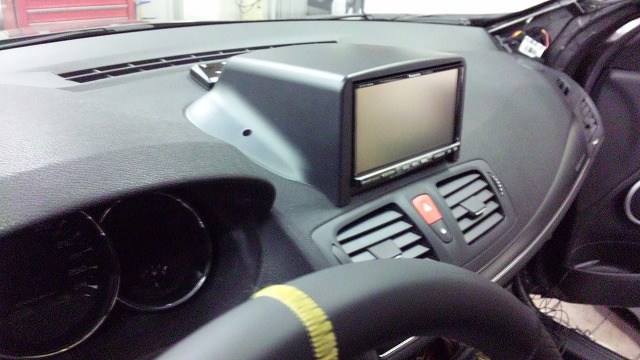

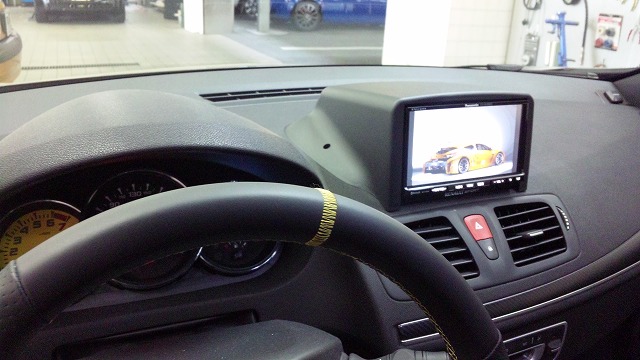

そして完成写真が

こんな感じになりました(^^)/

あたしゃ的には
大満足です
久々にいい位置にナビがきてる
ステアリングリモコンは従来と違って
RSモニターに関してのみ使用できる状態に
タッチパネルという事を考えるとあんま関係ないかな
ただ、ナビに音声ミュートがワンプッシュで出来無いのが
今のところ不満かも・・・
ちょっと考えよう

さてナビがついたらバックカメラ
生まれて初めてのバックカメラ
必要ないっちゃ必要ないんだけど
せっかくだからなんでも付けようとしてみます

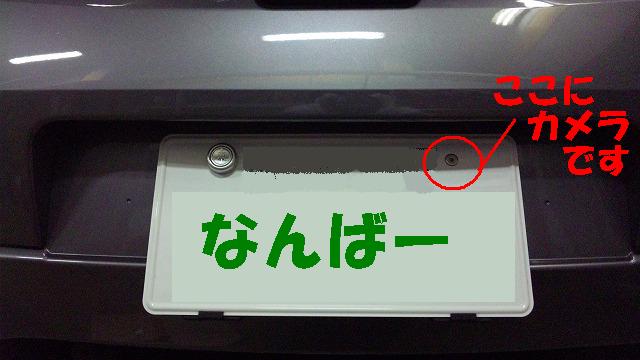

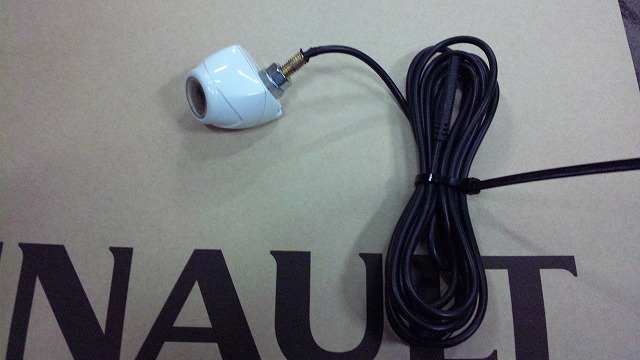

バックアイカメラ!

ちょっとかわったバックカメラでナンバー色になっていて
ナンバーの封かんがつかない方の
ボルトの位置につくカメラらしい

ナンバーボルト一体式のカメラ

とにかくこちらはわたくしの手造りとなりますので
勢いで逝きます

まずはナンバー外して右のボルト穴を
カメラの配線が無事に通る孔を開けます

ナンバー外して孔あける

・・・ん〜写真を見ると今さらですが
この時点で私は穴あけを
「ピックで力づく
という恐ろしい暴挙にでていて
クルマがわっさわっさ揺れてました
ピック使用の理由は
「ドリルだと不器用な私は
ボルトの♀のねじ山をキレイにツルツルにする
というビジョンがしっかり見えたからです

ただすぐに工場の主から

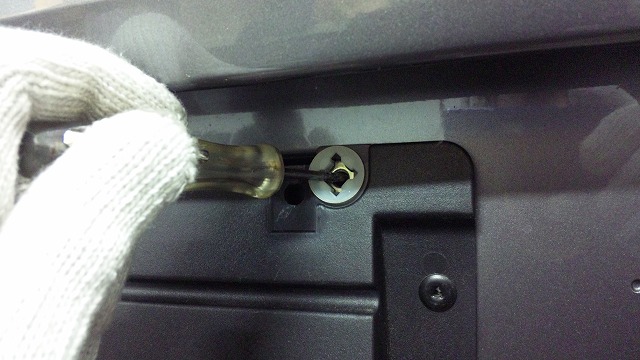

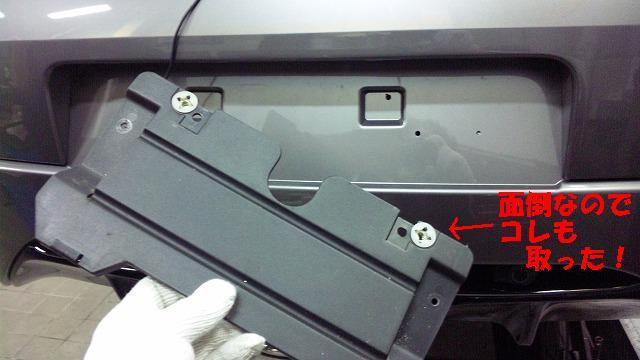

工「台座外せば・・・
天「・・・・


結構面倒臭くなった

アラ簡単
さっきまでのパワーファイトが嘘のよう
どうしても自分宅にリベット工具がなかったので
台座外しが頭になかったっす

お、忘れてたけどリアのナンバー外すと
封印の再封冠の手続きが必要なのでご注意を
陸事行きですから

で、話戻して

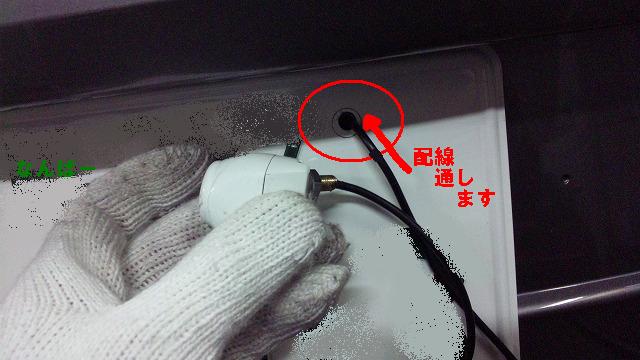

配線をぶち込みます

どんどん通す

配線通した後は車内への電線導き

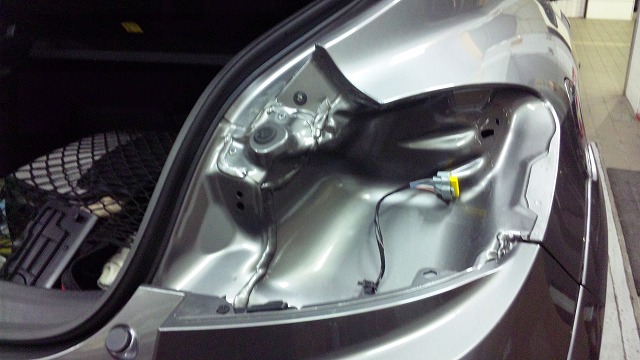

今回はテールレンズ裏から通す事に決定

テールレンズを除去して

んでもってっ気が充満する雰囲気の中

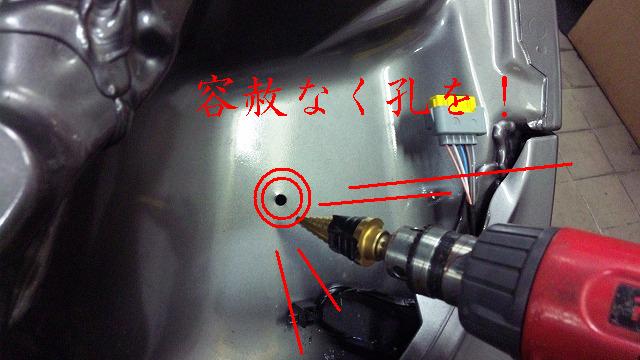

車体に容赦なく孔を

車体に孔をあけちゃう!

穴あけたらさらに広げます
変態かもしれませんが
大事なモノを破壊する感がかなり気分良いです

んでもってスッキリしたら

料理開始

どおじゃろ

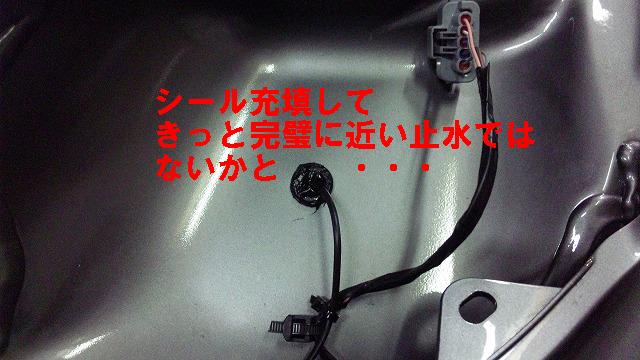

ここは真面目にきちんと止水です
ありがちな車内ビチョビチョを防ぐ為です

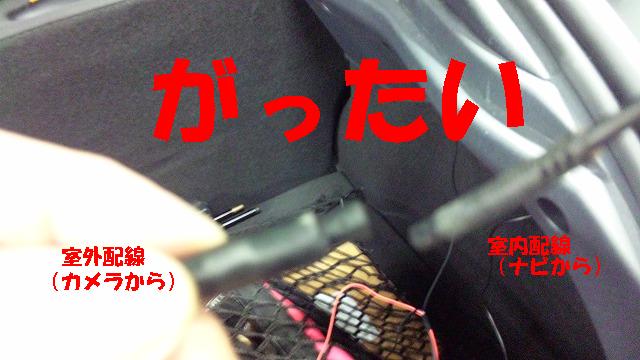

そしてナビの本体から導かれた配線と
カメラの配線が

苦労して出会う

そして終わり

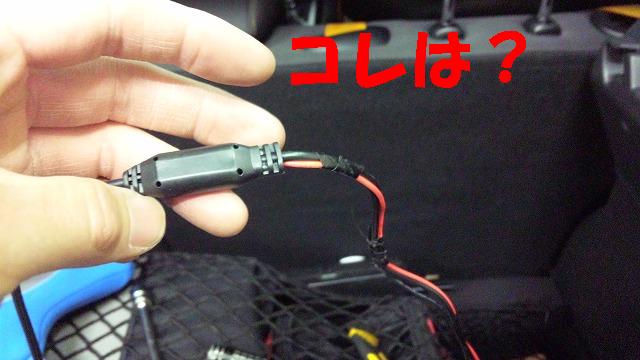

かと思ったら本体とカメラをつなげた配線から
なんだかヒモが・・・

まだ仕事が

天「ナニコレ?」
工「は?まじっすか?」
天「・・・
工「イヤイヤ、あなたの考えではアースもだけど、
バック信号はどなた様がナビにお伝えになるの・・・」
天「・・・



天「召喚

またギブアップ

すんません
また召喚しました

そして無事に完成です

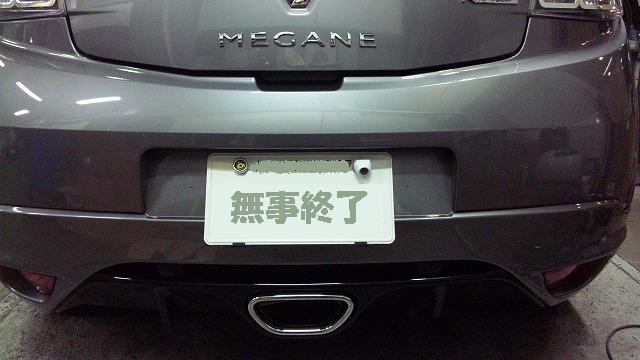

無事終了!

そして私の新し物好きにオチがないわけがない
最後のオチです

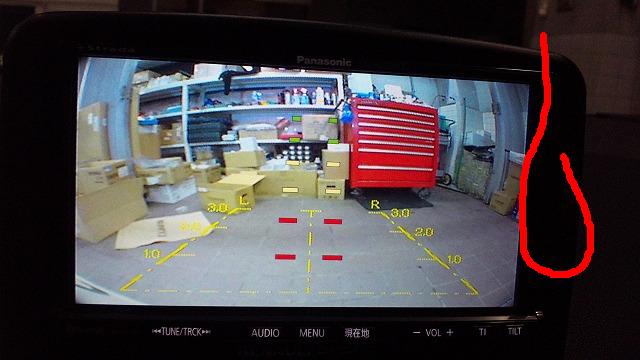

オレ何処?

なんか違う
みんなのカメラ映像と違う
想像していたバックカメラの映像と違う

初バックカメラなんでようわからんのですが
車体って映らんの?
ちょっとお金遣った手前、
他のスタッフに恥ずかしくて聞けないので
聞いとらんのですが
なんか他のバックカメラの映像って
なんだかとっても
「オーライ!オーライ!ハイここに停めてくださ〜い
って感じだったのに
・・・伝わらないですね
ようは危険なのですが、やっちゃいけないのですが
カメラだけ見てれば駐車出来るイメージでした

結局カメラはあくまでアシストという事で
いいのでしょう
車屋とは思えないアホな夢を見過ぎました

以上でナビ&バックカメラ装着を終わります


あとがきですが

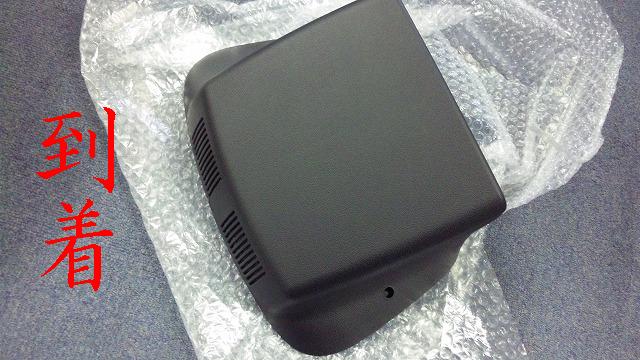

たった今、ナビ本体カバーのしぼ付きVer.が
送られてきたので

キタキタぁ!

付け替え

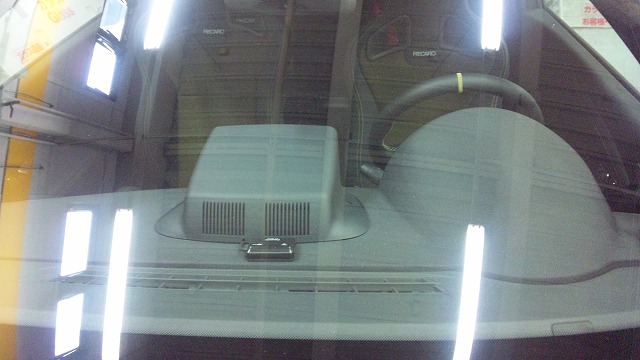

外観です

写真だと・・・

うむ!こっちの方が自然だ
 写真だとわからんね
ごめんね
